Introduccion
Las aguas residuales de FGD se generan cuando los sistemas húmedos de desulfuración de gases de combustión controlan el dióxido de azufre del gas de combustión. Su química está influenciada por el combustible, la caliza o la calidad del reactivo, el funcionamiento del absorbente, el control del cloruro, las condiciones de oxidación, el agua de maquillaje, el deshidratación de yeso, la estrategia de purga y otras corrientes de la planta.
Esa combinación puede producir sales altas disueltas, yeso suspendido o sólidos de cenizas volantes, cloruro, sulfato, calcio, magnesio, metales traza y especies variables de selenio o nitrógeno. El agua puede ser tibia, corrosiva, descamada y químicamente inconsistente. Un proceso que funciona bien en la purga de una estación no puede transferirse directamente a otra.
Los documentos técnicos a vapor-eléctricos de la EPA de EE. UU. evalúan la precipitación química, el tratamiento biológico, la filtración de membranas, la evaporación por pulverización, la concentración de salmuera y la cristalización entre las opciones de aguas residuales FGD relevantes. La importante lección de adquisiciones no es que todos los proyectos los necesiten todos. Es que cada tecnología tiene una función de tratamiento distinta y produce un residuo que debe ser manejado.
Esta guía explica cómo un propietario, contratista de EPC o equipo de adquisiciones pueden comparar el tratamiento convencional, la concentración de membrana y el ZLD térmico sin depender de un paquete de equipo genérico. Complementa la solución de tratamiento de agua y generación de energía eléctrica y la ruta de selección de Evaporador de aguas residuales .
Primero defina el objetivo del proyecto
Descarga controlada
Un proyecto de descarga tiene como objetivo los parámetros especificados en un punto de muestreo de permiso. El tren de tratamiento debe basarse en los requisitos locales aplicables, no copiados de la regla de otro país. Algunos parámetros pueden ser controlados por precipitación y separación de sólidos; Otros pueden requerir adsorción biológica, reducción, membrana u otro paso de pulido.
Reutilización de agua y reducción de volumen
La planta puede tratar de recuperar agua para el maquillaje depurador, manipulación de cenizas, enfriamiento u otro uso definido mientras se reduce el volumen de concentrado. La calidad de la reutilización debe establecerse mediante el proceso de recepción, incluyendo cloruro, dureza, sílice, sólidos en suspensión y riesgo de corrosión o descamación.
Descarga de líquido cero
ZLD tiene como objetivo eliminar la descarga de líquido de rutina al recuperar agua y convertir los contaminantes restantes en un residuo sólido o gestionado. No elimina el desperdicio. cambia su forma. El proyecto aún necesita rutas para lodos de pretratamiento, concentrado de membrana donde sea aplicable, sales cristalizadas o sólidos mixtos, desechos de limpieza y líquidos fuera de especificaciones.
Actualización de cumplimiento o integración de planta
Una planta existente puede estar agregando tratamiento para cumplir con un nuevo requisito, modificando una purga de absorbedor, cerrando un estanque, integrando cenizas de fondo o lixiviados, o cambiando el balance hídrico de la estación. Definición de ámbito debe identificar qué flujos se incluyen y cuáles permanecen separados.
¿Qué hace que las aguas residuales FGD sean difíciles?
Sales altas disueltas
El cloruro, sulfato, calcio, magnesio, sodio y otros iones pueden crear una alta fuerza iónica, corrosión y descamación. La conductividad o TDS por sí solo no es suficiente para el diseño; Las concentraciones de iones individuales y la materia de especiación.
Supersaturación y escalado
Yeso, carbonato de calcio, compuestos de magnesio, sílice y otras sales pueden precipitar a medida que cambian el pH, la temperatura y la concentración. Un proceso que recupera más agua también concentra especies formadoras de escamas. Antiescalant no puede reemplazar una evaluación completa de la saturación y el balance de masa.
Sólidos suspendidos y finos
Las partículas de yeso, las cenizas volantes y los precipitados de metal pueden sobrecargar los clarificadores o los sistemas de membranas sucias. El tamaño de partícula, la densidad, el sedimentación y la filtrabilidad influyen en la etapa de separación sólido-líquido.
Traza metales y selenio
El arsénico, el mercurio, el níquel y el selenio se encuentran entre los contaminantes asociados con las aguas residuales eléctricas de vapor. Su forma química afecta la eliminación. El selenio puede existir en formas que no responden por igual a la precipitación convencional, por lo que un proyecto puede necesitar un enfoque específico de reducción, biológico o pulido.
Operación variable
La fuente de carbón, la carga, la química del absorbente, la purga de cloruro y la gestión del agua aguas arriba pueden cambiar el afluente. Los datos promedio deben complementarse con rangos, tendencias y condiciones de malestar.
Corrosión y materiales
El cloruro, la temperatura, el pH y las condiciones de oxidación pueden desafiar el acero al carbono, el acero inoxidable, los recubrimientos, los elastómeros y los instrumentos. La selección de material debe estar vinculada a cada zona de proceso en lugar de aplicar un material a todo el sistema.

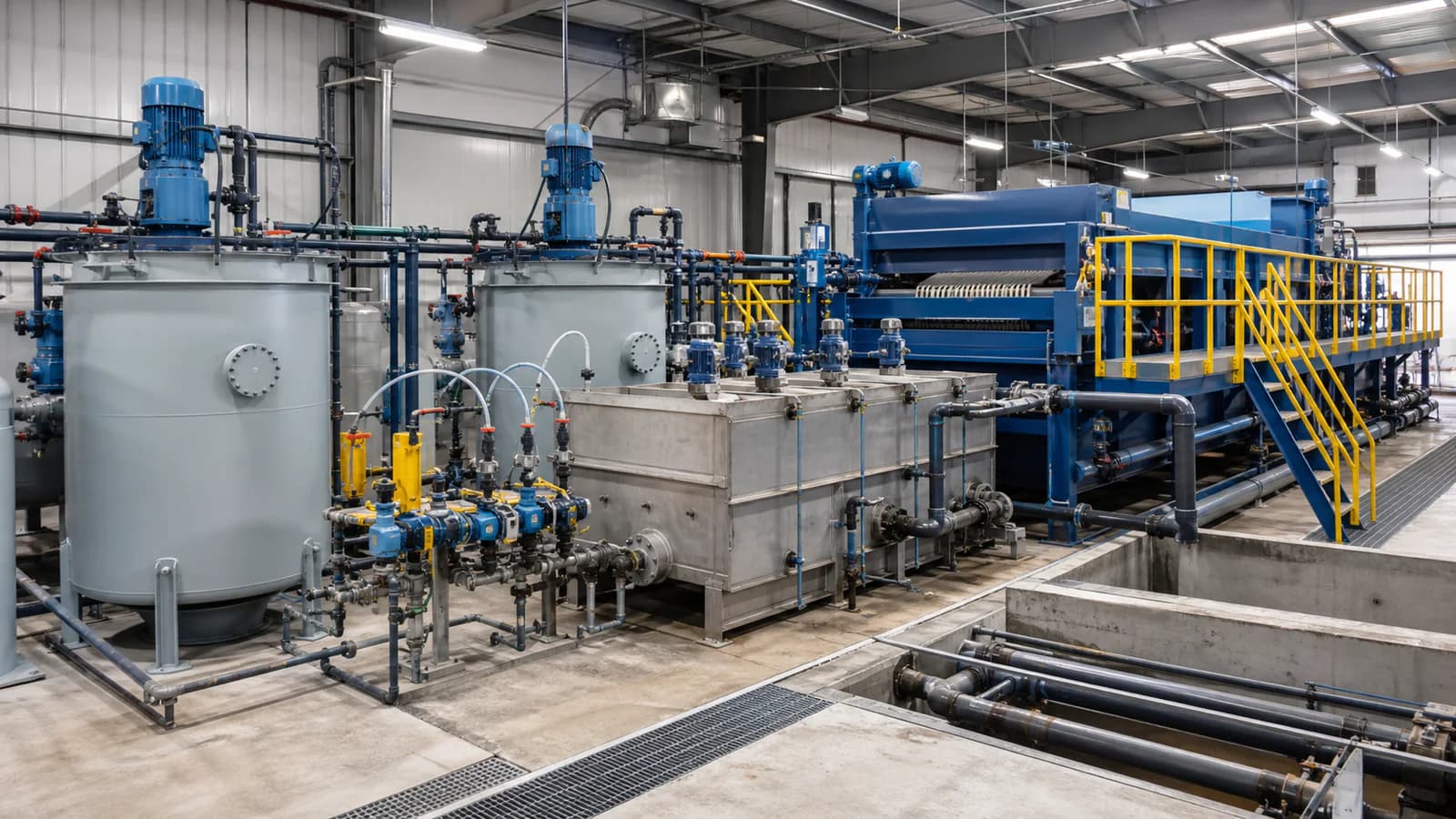

Etapa 1: Tratamiento físico-químico convencional
Un tren de aguas residuales convencional FGD puede incluir ecualización, ajuste de pH, precipitación química, coagulación, floculación, clarificación y deshidratación de lodos. La secuencia exacta varía.
Ecualización y control de alimentación
La ecualización reduce la variación a corto plazo y da a los operadores una alimentación controlada. Revise la mezcla de tanques, suspensión de sólidos, corrosión, ventilación, protección de nivel, tiempo de retención y almacenamiento fuera de especificaciones. Si se propone otra agua residual de la planta para la mezcla, confirme si se diluye, reacciona con o desestabiliza la corriente de FGD.
Precipitación y co-precipitación
La cal u otros reactivos alcalinos pueden precipitar hidróxidos metálicos y cambiar la saturación de las especies de calcio, magnesio y sulfato. Las sales de hierro pueden soportar la coprecipitación o la adsorción de ciertos contaminantes. Los reactivos de sulfuro pueden evaluarse para metales específicos, pero requieren controles estrictos de seguridad química y de gas.
El comprador debe solicitar la base química, las etapas de reacción, el rango de pH objetivo, el lodo esperado y las suposiciones. La "eliminación de metales pesados" no es una descripción completa cuando se desconoce la especiación y la variación del afluente.
Coagulación, floculación y aclaración
Estas etapas agregan partículas finas y las separan como lodos. La carga del clarificador, el comportamiento de floc, el reciclaje, la extracción de lodos y la deshidratación afectan el rendimiento. La lámina u otros separadores compactos pueden reducir el tamaño, pero no eliminar la necesidad de una química robusta aguas arriba y el manejo de lodos aguas abajo.
Lo que el tratamiento convencional puede no eliminar
El tratamiento físico-químico puede ser efectivo para sólidos suspendidos y metales precipitables, pero es posible que no cumpla con el requisito de un proyecto de sales disueltas, nitrato, ciertas formas de selenio, boro o un objetivo ZLD. La brecha entre el efluente convencional y el objetivo final determina si se necesita el pulido.
Etapa 2: pulido biológico o especial
Los sistemas biológicos pueden evaluarse para el nitrato y ciertas especies de selenio cuando la química, la temperatura, la salinidad, la fuente de carbono y la toxicidad de las aguas residuales son adecuadas. El proceso necesita carga controlada y protección contra oxidantes o contaminantes que inhiban la biomasa.
El tratamiento biológico produce biomasa de desechos y puede requerir separación de sólidos, dosificación de nutrientes o carbono, control de temperatura y tiempo de arranque. No debe especificarse simplemente como "remoción de selenio" sin definir las especies de influencia, el rango esperado, el objetivo, el monitoreo y las condiciones de reserva.
Otras opciones de pulido pueden incluir medios de adsorción, intercambio de iones, hierro cero-valor o reducción química específica del proyecto. Cada opción tiene límites de capacidad, reemplazo, regeneración, residuos e interferencias. Es posible que se necesiten pruebas de banco o piloto para compararlos utilizando aguas residuales reales.
de pie

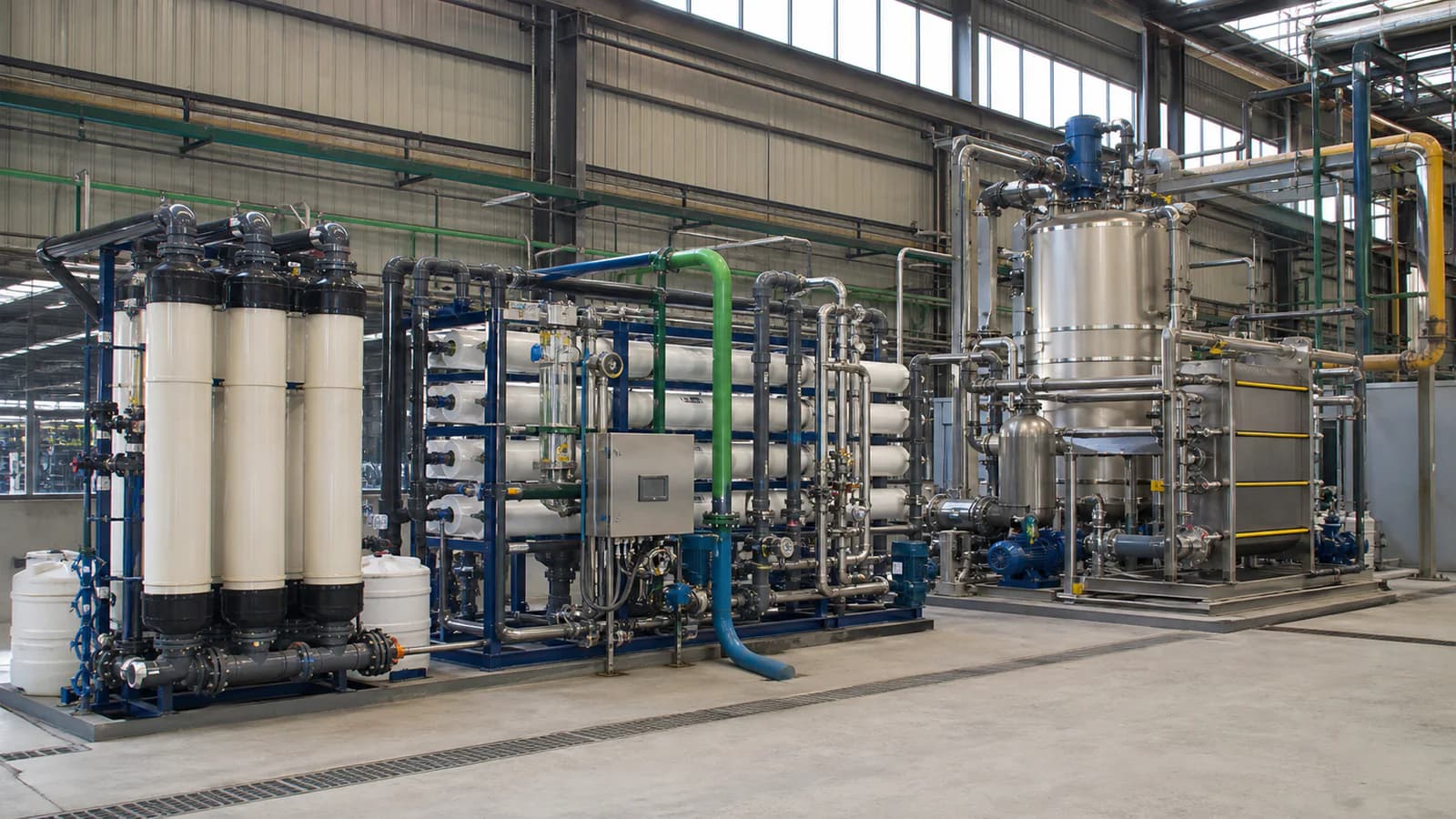

Etapa 3: tratamiento y concentración de membrana
Las membranas se pueden usar para recuperar agua y reducir el volumen que requiere eliminación final o evaporación. Dependiendo de las aguas residuales y del objetivo, el tren puede incluir microfiltración o ultrafiltración, nanofiltración, ósmosis inversa o configuraciones especializadas.
Pretratamiento Controla la viabilidad de la membrana
Las membranas requieren el control de sólidos suspendidos, metales precipitados, dureza, sulfato, sílice, oxidantes y orgánicos. El pretratamiento puede implicar clarificación, ablandamiento, filtración, ajuste del pH y control químico. El funcionamiento estable importa más que una sola prueba de alimentación limpia.
La recuperación es una decisión de equilibrio masivo
Una mayor recuperación reduce el flujo de concentrado, pero aumenta la concentración de iones y el riesgo de escalado. El diseño debe mostrar los flujos de alimentación, permeado y concentrado junto con los principales balances de iones. La recuperación debe estar vinculada a la temperatura, a la química de la alimentación, a los límites de la membrana, a la limpieza y al tratamiento del concentrado.
El permeado necesita un destino
El permeado de membrana puede ser adecuado para una reutilización de plantas definida después de verificar su calidad frente a ese uso. No debe etiquetarse como "reutilizable" sin un destino, un punto de muestreo y una lista de parámetros.
El concentrado sigue siendo parte del proyecto
El concentrado de RO contiene las sales y los contaminantes rechazados. Puede volver al absorbedor solo si la química de la planta y el equilibrio de cloruro lo permiten, vaya a una mayor concentración, ingrese a la evaporación o siga otra ruta aprobada. Un patín RO sin un límite de concentrado no resuelve el problema de las aguas residuales.
Etapa 4: Tratamiento Térmico y ZLD
Las tecnologías térmicas utilizan calor para evaporar el agua y concentrar contaminantes. Las configuraciones pueden incluir evaporación multiefecto, recompresión mecánica de vapor, concentradores de salmuera, cristalizadores, evaporación por pulverización u otros sistemas específicos del proyecto.
Cuando se evalúa el tratamiento térmico
- Se aplica un requisito de descarga de líquido cero;
- El concentrado de membrana u otra salmuera necesita una mayor reducción del volumen;
- Las sales disueltas no pueden controlarse por descarga;
- La planta tiene una oportunidad de integración de calor o potencia utilizable;
- El propietario tiene una ruta definida de sólidos y condensados.
MVR, evaporación multiefecto y calidad residual
La recompresión mecánica de vapor reutiliza la energía de vapor a través de la compresión y necesita una entrada eléctrica y condiciones adecuadas de vapor/compresor. La evaporación multiefecto comúnmente utiliza vapor a través de múltiples efectos. La química de la alimentación, la elevación del punto de ebullición, la reducción, la escala, los materiales, los servicios públicos y el mantenimiento determinan qué enfoque es práctico.
El ablandamiento, la clarificación o la concentración de la membrana pueden reducir el flujo o el descamación del evaporador, pero cada uno cambia el uso de químicos y los residuos. La cristalización puede producir sólidos mixtos en lugar de una sal comercializable; El uso beneficioso requiere pureza verificada, consistencia y un mercado legal. El amoníaco volátil u orgánico puede transferirse al condensado, por lo que se debe definir su calidad y reutilización o ruta de pulido.
La comparación del ciclo de vida térmico debe incluir electricidad o vapor, enfriamiento, limpieza, antiespumante, mano de obra, piezas de repuesto, mantenimiento de transferencia de calor y eliminación de residuos, no solo el flujo de alimentación del evaporador.
Comparación de tecnología
| Ruta | Propósito principal | fortalezas | Restricciones principales | Residuo principal |
|---|---|---|---|---|
| Precipitación química y aclaración | Eliminar sólidos suspendidos y metales precipitables | operaciones de unidad establecidas; Etapas de reacción y lodos claros | No puede controlar las sales disueltas o todas las especies de selenio | lodo químico |
| Pulido biológico/especialidad | Nitrato objetivo, especies de selenio o contaminantes disueltos específicos | puede cerrar una brecha de pulido definida | Sensible a la especiación, salinidad, inhibidores y carga | biomasa o medios gastados |
| Tren de membrana UF/NF/RO | Recuperar agua y concentrar sales | recuperación modular de agua; Puede reducir la alimentación térmica | Ruta de escalado, incrustación, limpieza y concentrado | Lavado/limpieza de residuos y concentrado |
| Concentrador de salmuera o evaporador | Reduzca el volumen de salmuera y recupere el destilado | Maneja la carga disuelta más allá de muchos límites de membrana | Energía, escala, corrosión, espuma y transferencia volátil | Salmuera concentrada y residuos de limpieza |
| Cristalizador o ZLD térmico completo | Convierta el líquido restante en residual sólido y recupere el agua | Soporta descarga de líquido de rutina cero | La mayor complejidad residual, energética y operativa | cristales o sólidos mixtos |
| Evaporación por pulverización | Evaporar aguas residuales adecuadas mediante integración de gas caliente | Puede usar calor de combustión disponible en plantas compatibles | Integración de plantas, control de partículas, materiales e impacto de cenizas | Sólidos capturados con o por separado de la ceniza |
La tabla no es una clasificación. Las tecnologías se pueden combinar, y cada una debe evaluarse dentro de todo el equilibrio de agua y sólidos de la planta.
Un marco de decisión práctico
Paso 1: Establezca el sobre afluente
Compile al menos el rango esperado para el flujo, pH, temperatura, TSS, TDS/conductividad, cloruro, sulfato, calcio, magnesio, alcalinidad, sílice, COD/TOC, amoniaco/nitrato y metales relevantes o especies de selenio. Incluya malestar y condiciones estacionales.
Paso 2: Definir el objetivo legal y operativo
Identifique la jurisdicción, el punto de permiso, el destino de reutilización o la definición de ZLD. Separe los límites obligatorios de las preferencias internas.
Paso 3: Construya el equilibrio de masa de agua y contaminantes
Mostrar dónde entran y salen agua, cloruro, sulfato, calcio, metales y sólidos. Incluya bucles de reciclaje. Un balance de agua sin acumulación de contaminantes puede ocultar un plan de reutilización insostenible.
Paso 4: Asigne un papel a cada etapa de tratamiento
Para cada etapa, indique el riesgo contaminante u operacional que aborda, sus límites de entrada, residuos esperados y monitoreo. Elimine las etapas que no tienen un papel claro.
Paso 5: Compara los límites del ciclo de vida
Compare los servicios públicos, los productos químicos, la limpieza, el lodo, el reemplazo de la membrana, el mantenimiento térmico, la habilidad del operador, la redundancia, la eliminación de desechos y el almacenamiento fuera de especificaciones. El costo de capital por sí solo no es suficiente.
Paso 6: Prueba los pasos inciertos
Use pruebas de banco o piloto para química de precipitación, tratamiento de selenio, recuperación de membrana, escalamiento, comportamiento de evaporador o pulido de condensado donde el riesgo del proyecto lo justifica.
Selección de materiales y diseño mecánico
La selección de material debe utilizar cloruro, temperatura, pH, abrasión, puntos de dosificación y condiciones de limpieza. El acero al carbono forrado, FRP, plásticos, componentes revestidos de caucho y acero inoxidable pueden adaptarse a zonas específicas; Un material adecuado para la ecualización ambiental puede fallar en salmuera concentrada en caliente. Solicite un cronograma de materiales que cubra soldaduras, juntas, bombas, válvulas, instrumentos, intercambiadores de calor y superficies de contacto con vapor.
Datos requeridos en una RFQ de aguas residuales FGD
- Descripción del proceso de la central eléctrica y del FGD.
- Incluido arroyos de aguas residuales y límites de recolección.
- caudal promedio, pico y mínimo; volúmenes de lote o trastornado.
- Análisis representativos con rangos, métodos y puntos de muestreo.
- Variación de combustible y reactivo relevante para las aguas residuales.
- Proceso de tratamiento existente y tendencias de rendimiento.
- Descarga, reutilización, reducción de volumen o objetivo ZLD.
- Equilibrio hídrico de toda la planta y destinos de reciclaje propuestos.
- Potencia disponible, voltaje, vapor, agua de refrigeración, aire comprimido y productos químicos.
- Condiciones ambientales, altitud, ubicación de instalación y huella.
- Rutas de eliminación de lodos, salmuera, sólidos y líquidos fuera de especificaciones.
- Requerido redundancia, cobertura, disponibilidad y ventanas de mantenimiento.
- Requisitos de instrumentación, sistema de control y de interfaz de datos.
- Documentación, inspección, pruebas y expectativas de prueba de rendimiento.
Garantías de prueba y rendimiento piloto
Un piloto útil debería reproducir la química y la variación relevantes. Definir almacenamiento de piensos, pretratamiento, recuperación, factor de concentración, limpieza, métodos, duración y criterios de éxito; El trabajo térmico también debe examinar el escalado, la espuma, el condensado y los sólidos. Las garantías deben estar condicionadas a la envolvente acordada, el flujo, la temperatura, los servicios públicos, el estado operativo, el punto de muestreo, el método y el período de prueba. Para ZLD, defina los residuos de puesta en marcha y de limpieza y los residuos sólidos restantes.

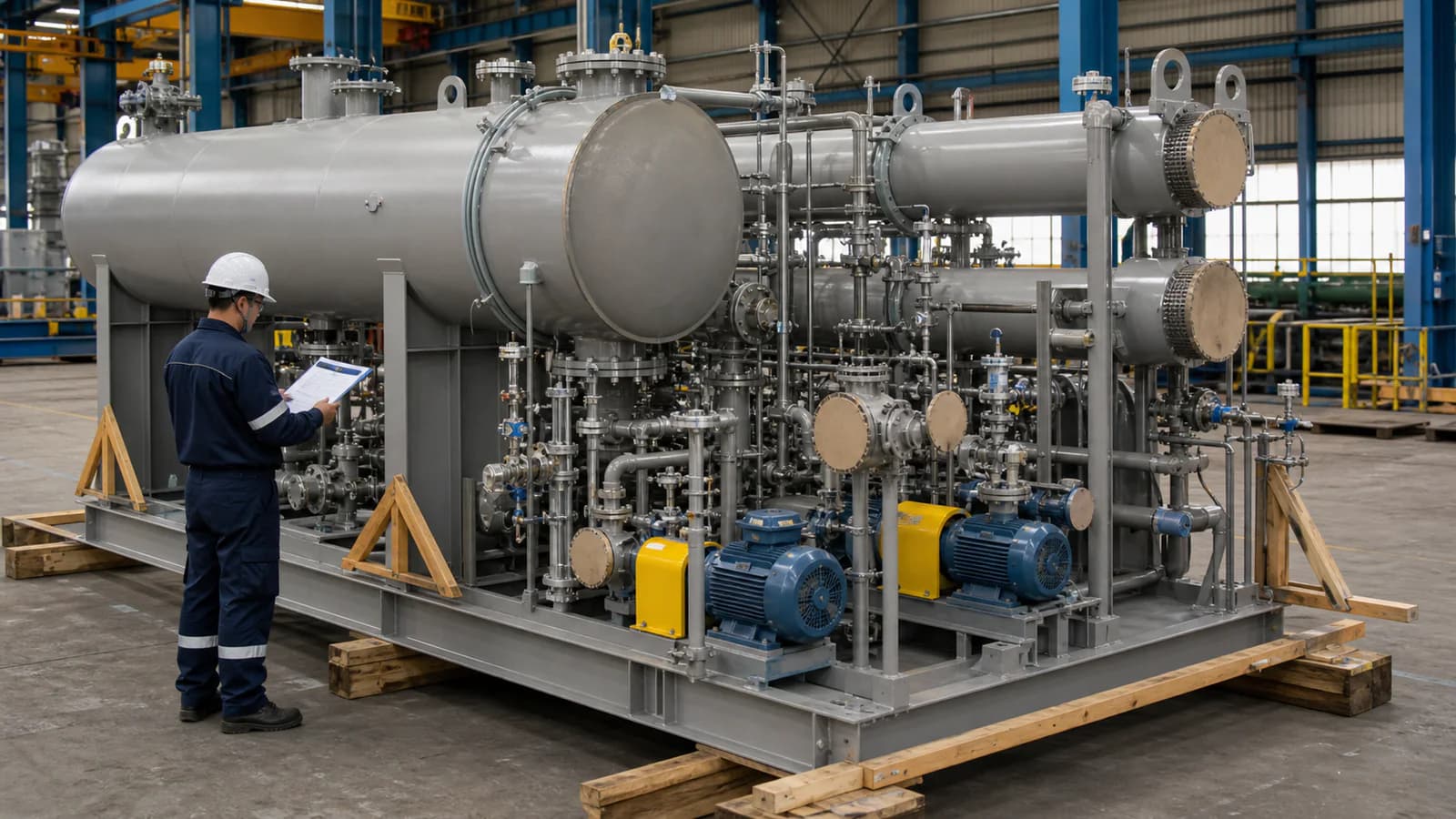

Pruebas de fábrica e inspección de envíos
Las pruebas de fábrica pueden verificar la fabricación, las etiquetas de los equipos, las tuberías, las válvulas, las bombas, los instrumentos, los controles, las pruebas de fuga apropiadas, la operación de agua limpia, la simulación de alarma y los documentos. El agua de fábrica normalmente no puede reproducir la química FGD, por lo que el metal final, el selenio, la membrana, el evaporador, el condensado y el rendimiento de los sólidos requieren una alimentación representativa y un sitio acordado o una prueba dedicada.
La inspección del envío debe verificar la preservación, las superficies revestidas, las conexiones tapadas, los requisitos de almacenamiento de membrana, las cerraduras de equipos rotativos, las piezas sueltas, los repuestos, el levantamiento y el empaque. Los grandes patines y los cuerpos evaporadores también requieren un plan de transporte y elevación del sitio.
Preparación de instalación y puesta en marcha
Antes de la entrega, confirme los cimientos, los bunds, los desagües, el levantamiento, la ventilación, los productos químicos, los lodos, los tanques de salmuera y condensado, los servicios públicos, los controles y el almacenamiento de emergencia. La puesta en marcha debe separar la finalización mecánica, el enjuague, la calibración, la preparación química, la introducción de aguas residuales, la optimización de precipitaciones, el arranque de membranas o la puesta en marcha térmica, el entrenamiento y las pruebas de rendimiento, con una ruta para el agua fuera de especificaciones durante la estabilización.
Errores comunes de contratación
- Tratar las aguas residuales de FGD como un paquete estándar de precipitación de metales.
- Diseño a partir de TDS y pH sin iones individuales y contaminantes traza.
- Maximizando la recuperación de RO sin escalar y evaluación de concentrado.
- Especificar un evaporador sin caracterizar la ebullición, la formación de espuma y la corrosión.
- Llamar a permeado de membrana o condensado reutilizable sin definir su destino.
- Suponiendo que ZLD elimina los desechos en lugar de producir sólidos y limpiar residuos.
- omitiendo la variación de combustible, carga y absorbedor.
- Comparación del precio de capital sin energía, reactivos, lodos y mantenimiento.
- Usando un grado de material a través de agua a baja temperatura y salmuera concentrada caliente.
- Requiere garantías de rendimiento incondicionales fuera de una envolvente afluente definida.
Preguntas frecuentes
¿Cuál es el principal desafío de tratamiento en las aguas residuales de FGD?
No hay un solo desafío. Las sales altas, las especies descamadoras, los sólidos en suspensión, la corrosión del cloruro, los metales traza, las especies de selenio y la variación operativa interactúan. La prioridad depende de la química de la planta y del objetivo final.
¿Puede la precipitación química lograr ZLD?
No. Elimina los contaminantes precipitables y los sólidos en suspensión pero deja una corriente líquida que contiene sales disueltas. ZLD requiere recuperación adicional de agua y una etapa final de manejo residual.
¿Puede RO tratar las aguas residuales de FGD?
RO puede ser parte de un tren de tratamiento después de un pretratamiento adecuado. La viabilidad depende de escalado, sólidos en suspensión, oxidación, presión, recuperación y manejo de concentrado. La purga de FGD no tratada no es automáticamente la alimentación de membrana adecuada.
¿Cuándo se requiere la evaporación?
Se puede considerar la evaporación cuando se aplica un objetivo ZLD, el concentrado de membrana necesita una mayor reducción del volumen o no es viable la descarga. Su idoneidad depende de la química de la alimentación, la energía, los materiales, el condensado y el manejo de sólidos.
¿MVR es siempre más eficiente que la evaporación multiefecto?
No se aplica ninguna respuesta universal. MVR utiliza compresión eléctrica de vapor; Los sistemas multiefecto comúnmente utilizan vapor a través de efectos. La química de alimentación, la elevación del punto de ebullición, la reducción, los precios de la energía, la integración del calor, el mantenimiento y la escala determinan la mejor configuración.
¿Qué información es más importante para un proveedor?
Proporcionar análisis representativos de iones y contaminantes con rangos, perfil de flujo, contexto operativo de FGD, objetivo del tratamiento, balance de agua, servicios públicos, huella disponible, restricciones materiales y rutas de eliminación residual.
Conclusión
El tratamiento de aguas residuales FGD es una secuencia de decisiones sobre química, recuperación de agua y residuos. El tratamiento convencional puede eliminar sólidos y metales precipitables. El pulido biológico o especial puede apuntar a una brecha de contaminante disuelto definida. Las membranas pueden recuperar el agua y reducir el flujo de salmuera. Las etapas térmicas pueden soportar ZLD, pero requieren la máxima atención a la energía, escalado, corrosión, condensado y sólidos.
Comience con un sobre afluente representativo y un agua de planta entera y saldo de contaminantes. Defina el objetivo legal o de reutilización, asigne a cada etapa del proceso un rol claro, pruebe los pasos inciertos y compare los límites del ciclo de vida. Esto produce una especificación de adquisición defendible y reduce el riesgo de comprar una unidad aislada que no puede completar la estrategia de aguas residuales de la planta.
