Présentation
La fabrication de batteries d'eaux usées ne doit pas être conçue autour du seul mot «batterie». La bonne voie de traitement dépend de la chimie de la batterie, du stade de production, des produits chimiques utilisés, de la façon dont l'eau est recueillie et de la destination requise pour l'eau traitée. Une usine produisant des cellules au lithium-ion, une installation de cathode-matériaux et une usine de batteries au plomb-acide peuvent tous générer des eaux usées très différentes.
Pourquoi les eaux usées de la batterie nécessitent une conception Stream-by-Stream
L'EPA des États-Unis décrit la fabrication de batteries comme un ensemble de procédés impliquant des électrodes, des électrolytes, des composants cellulaires et des opérations connexes de lavage ou accessoires. Ses listes de polluants réglementés varient selon la sous-catégorie des piles et comprennent plusieurs métaux, les solides en suspension, l'huile et la graisse, la DCO et le pH. C'est une leçon importante en matière d'approvisionnement : la liste des contaminants n'est pas universelle, même au sein d'une seule industrie.
Pour un nouveau projet, la première question d'ingénierie n'est donc pas : Quelle machine traite les eaux usées des batteries ? C'est quel processus crée chaque flux d'eaux usées, et qu'y a-t-il ?
Une carte source utile peut comprendre :
- les zones de préparation des matières premières ou des précurseurs;
- lavage des électrodes ou des composants;
- le rinçage des produits et équipements;
- solutions de nettoyage acide ou alcaline;
- l'explosion d'un épurateur humide;
- les rejets d'eau de refroidissement ou d'électricité;
- eau de lavage au sol et d'entretien;
- eaux usées de laboratoire;
- les déchets de concentré membranaire ou de régénération provenant des systèmes d'eau existants;
- les lots hors spécification et les solutions concentrées.
Toutes les usines n'ont pas tous les flux. La carte doit être fondée sur le processus de production réel et l'inventaire chimique.
Quels paramètres un test d'acheteur devrait-il avoir?
Un RFQ devrait inclure les rapports de laboratoire originaux, lorsqu'ils sont disponibles, et non seulement une courte liste copiée dans un courriel. Les dates d'échantillonnage, les points d'origine et les conditions d'exploitation sont importants parce qu'un résultat de la production normale peut ne pas représenter le nettoyage, le passage à l'eau ou un événement hors spécification.
Informations hydrauliques et physiques de base
Fournir le débit quotidien moyen, le débit horaire maximal, les volumes de lots, la durée du rejet, la température, la plage de pH, la conductivité ou le TDS, le TSS et l'huile ou les solides visibles. Indiquer si l'usine fonctionne en permanence, par équipes ou par campagne.
Métaux et ions spécifiques au procédé
Les métaux concernés dépendent de la chimie et du processus. Le nickel, le cobalt, le manganèse, le lithium, le cuivre, l'aluminium, le fer, le zinc, le plomb, le cadmium, le chrome ou d'autres éléments peuvent être pertinents dans différentes installations. Ne pas demander un nombre générique de métaux lourds; spécifiez les analytes individuels qui correspondent aux matériaux utilisés sur place.
Le fluorure, le phosphate, le sulfate, le chlorure, l'ammoniac ou d'autres ions peuvent avoir une importance lorsque la chimie de production les indique. Leur importance peut être liée au rejet, à l'échelle, à la réutilisation, à l'inhibition biologique, à la corrosion ou à la concentration en aval.
Charge organique et traitabilité
COD, BOD, TOC, huile et graisse, surfactants et solvants identifiés aident à définir la charge organique. Un résultat de la DCO ne montre pas si les matières organiques sont biodégradables, volatiles, inhibitrices ou réfractaires. S'il existe des flux organiques liés au solvant ou concentrés, confirmez s'ils appartiennent à la station de traitement aqueuse. La récupération, la collecte contrôlée ou l'élimination spécialisée peuvent être plus appropriées que la dilution dans les eaux usées.
Produits chimiques qui modifient l'élimination des métaux
Les agents chélateurs, les agents complexants, les dispersants et certains agents tensioactifs peuvent maintenir les métaux solubles ou modifier la floculation. Leur présence peut expliquer pourquoi un simple ajustement du pH fonctionne bien dans un calcul théorique, mais mal dans un essai en pot.

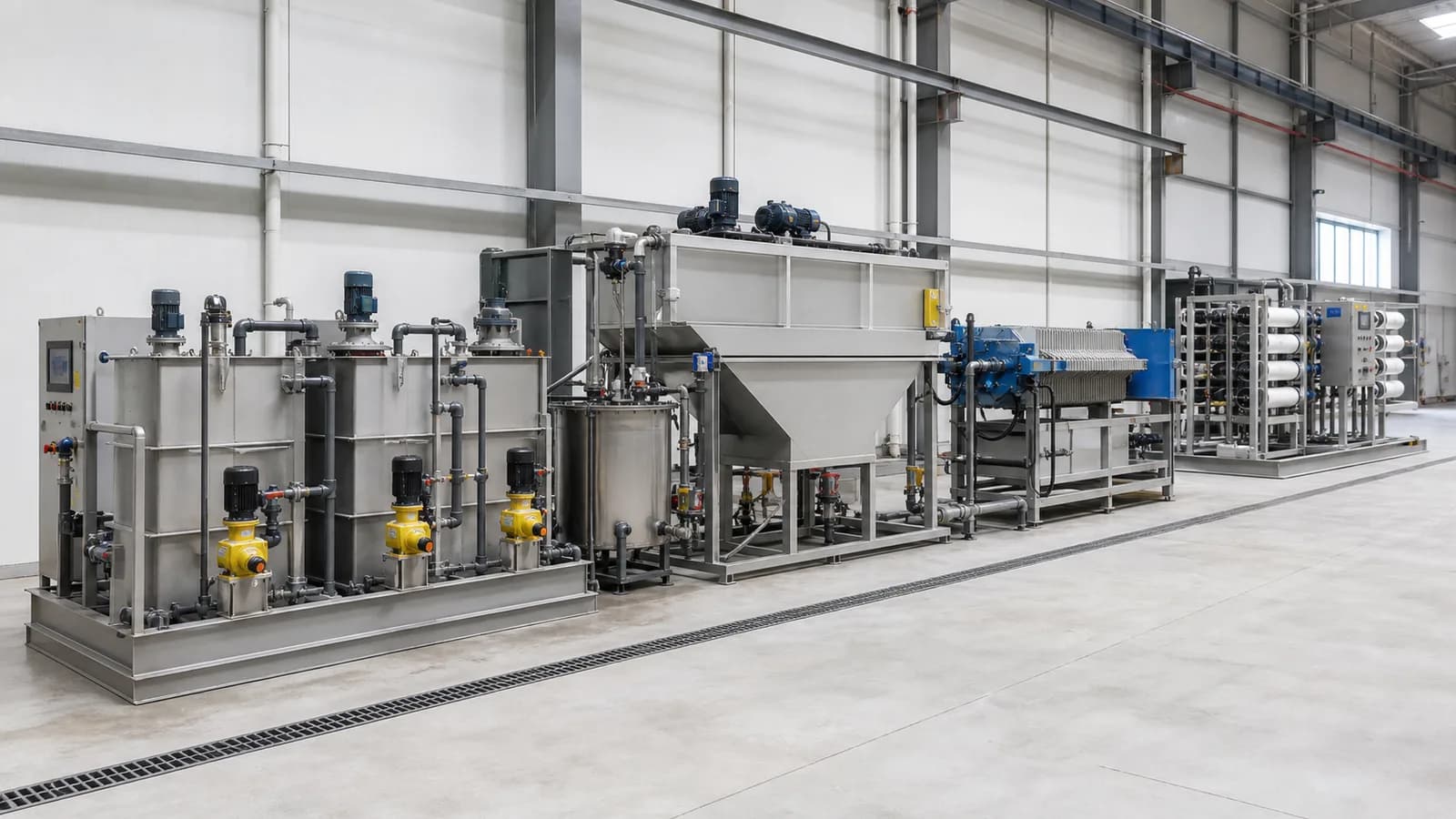

Un cadre de décision pratique axé sur le traitement
Les étapes ci-dessous sont des rôles de processus, et non un paquet standard fixe. Une proposition défendable devrait indiquer quel est le contaminant ou le risque d'exploitation auquel chaque étape doit répondre.
1. Séparation des sources et collecte contrôlée
Séparer les cours d'eau incompatibles ou disproportionnée avant qu'ils n'entrent dans un réservoir commun de péréquation. Cela peut réduire la consommation de produits chimiques, protéger le traitement biologique et maintenir les options de récupération ouvertes.
Au minimum, examiner si les éléments suivants devraient rester distincts :
- acides forts et alcalis forts;
- liquides métalliques concentrés et rinçages dilués;
- les flux fluorés et non fluorés;
- les lots liés au solvant ou à haute teneur en COD;
- eau de lavage huileuse;
- refroidissement relativement propre ou eau de service;
- concentré membranaire et déchets de régénération.
La séparation n'est pas automatiquement la même que la construction d'une ligne de traitement complète pour chaque drain. L'objectif est de conserver un contrôle suffisant pour acheminer chaque cours d'eau de façon sécuritaire et économique.
2. Péréquation, transfert et gestion du pH
La péréquation amortit le débit et les pics de concentration, mais le réservoir doit être dimensionné autour du calendrier réel des lots. Le mélange, la ventilation, le contrôle du niveau, les matériaux compatibles et la capacité d'urgence devraient être revus. Si des réactions peuvent se produire pendant le mélange, la conception nécessite une évaluation chimique et de sécurité explicite.
La neutralisation prépare l'eau aux précipitations en aval ou au traitement biologique. Ce n'est pas en soi la preuve que les métaux dissous ou le fluorure ont été enlevés.
3. Séparation des précipitations et des solides métalliques
Les précipitations chimiques convertissent généralement les métaux dissous en solides amovibles. Le choix du réactif et le pH de fonctionnement dépendent de l'espèce métallique, complexant la chimie et la cible. La coagulation ou la floculation peut alors améliorer la séparation par clarification, décantation de lamelles, flottation, filtration ou une autre étape d'élimination des solides.
Les directives de l'EPA pour la fabrication de piles identifient les précipitations chimiques, la sédimentation et la filtration parmi les rôles de traitement établis. Cependant, un fournisseur ne devrait pas promettre que les métaux universels résultent d'un seuil de pH générique. Il est plus utile de procéder à des essais dans des conditions d'eau réalistes.
Le processus doit également comprendre l'épaississement, l'assèchement, le stockage et une voie légale d'élimination ou de récupération. Le traitement transfère les métaux de l'eau dans les solides; il ne les élimine pas.
4. Traitement des fluorures, le cas échéant
Lorsque le fluorure est confirmé, la séparation des précipitations et des solides peut être évaluée. La performance dépend de la concentration des effluents, des ions concurrents, de la dose de réactif, du pH, du temps de réaction et de la limite finale. De faibles cibles résiduelles peuvent nécessiter un polissage au-delà des précipitations en vrac.
Le traitement au fluor produit également des boues et peut ajouter des sels dissous. Ces conséquences devraient être incluses dans les calculs sur membrane et ZLD.
5. Traitement biologique : biologique, oxydation ou séparation
Un traitement biologique peut être approprié pour les produits organiques aqueux biodégradables après contrôle des métaux inhibiteurs, des solvants, du pH extrême et de la salinité. La décision devrait utiliser les relations BOD/COD, la réspirométrie ou d'autres preuves de traitabilité plutôt que la COD seule.
L'oxydation avancée peut être évaluée pour certains produits organiques réfractaires, la réduction de la toxicité ou le polissage. Ce n'est pas automatiquement un moyen économique de détruire toute la COD. La demande d'oxydants, les charognards, les produits chimiques résiduels et les sous-produits de réaction devraient être testés.
Le carbone activé, la séparation, la récupération ou la gestion hors site peuvent être plus appropriés pour des matières organiques particulières. Le processus devrait suivre le composé identifié et la cible finale.
6. Le polissage des membranes et la réutilisation de l ' eau
L'ultrafiltration, la nanofiltration, l'osmose inverse, l'échange d'ions ou tout autre polissage peuvent soutenir la réutilisation lorsque la spécification de réutilisation l'exige. Avant RO, contrôler les solides en suspension, les métaux précipités, la dureté, la silice, les matières organiques, l'huile et l'activité biologique le cas échéant.
RO crée du perméat et du concentré. Une récupération élevée du perméat n'est pas une réponse complète si le concentré n'a pas de destination autorisée ou pratique. La proposition devrait montrer le bilan massique, les facteurs de concentration attendus, les hypothèses anti-calcaires, la stratégie de nettoyage, la manipulation de l'eau hors-spec et la voie résiduelle.
Définissez d'abord le point de réutilisation. L'eau pour le lavage des équipements, le maquillage de refroidissement, le rinçage ou la production de haute pureté a des exigences différentes. L'eau réutilisable n'est pas une spécification unique.
7. Concentration, évaporation et ZLD
L'évaporation peut être envisagée lorsque les options de décharge sont limitées ou lorsque le volume de concentré doit être réduit. Il suit habituellement l'enlèvement en amont de substances qui causent une grave échelle, corrosion, mousse ou transfert volatil.
Le rejet de liquide zéro signifie que la voie liquide et la gestion finale des solides sont définies. Il ne doit pas être présenté comme une étiquette attachée à un évaporateur. Le propriétaire a encore besoin d'un itinéraire acceptable pour le sel, les boues, le nettoyage des déchets et toute liqueur mère ou résiduelle hors spécification.
Comment comparer les propositions des fournisseurs
Deux propositions peuvent contenir des noms d'équipement similaires mais ont une qualité technique très différente. Comparez les hypothèses derrière elles.
Besoin d'un bilan massique de l'eau et des contaminants
La proposition devrait indiquer les principaux flux d'entrée, le débit d'eau traitée, le concentré membranaire, les boues, l'alimentation en évaporation, le distillat et les résidus finaux. Demandez où chaque contaminant devrait aller.
Vérifier la base de conception
Confirmer les débits moyens et les débits de pointe, le calendrier des lots, les concentrations de conception, la température, la récupération, les heures de fonctionnement et la qualité de l'eau cible. Si des valeurs sont manquantes, elles devraient être marquées comme des hypothèses, et non comme des faits.
Examen de la consommation de produits chimiques et de résidus
Demander des rôles chimiques indicatifs, la méthode de production prévue de boues, les déchets de nettoyage des membranes, le lavage des filtres et les volumes de concentrés. La consommation exacte peut nécessiter des essais, mais la proposition devrait indiquer ce qui la motive.
Vérifier les matériaux de construction
Les matériaux doivent refléter le pH, les chlorures, le fluorure, la température, les oxydants, les solvants et la concentration. L'acier inoxydable n'est pas une solution de corrosion universelle. Examiner les pièces mouillées, les garnitures de réservoir, les joints, les tuyauteries et les instruments.
Définir les limites des batteries et les interfaces du site
Clarifier qui fournit des réservoirs civils, des fondations, l'interconnexion des tuyauteries, le stockage chimique, la ventilation, l'énergie, l'air comprimé, l'eau propre, le drainage, le levage et le soutien de mise en service. Les projets internationaux connaissent souvent des retards à ces interfaces plutôt qu'à l'intérieur du dérapage.
Essais de traitabilité et travaux pilotes
Les essais doivent répondre à une question de conception spécifique.

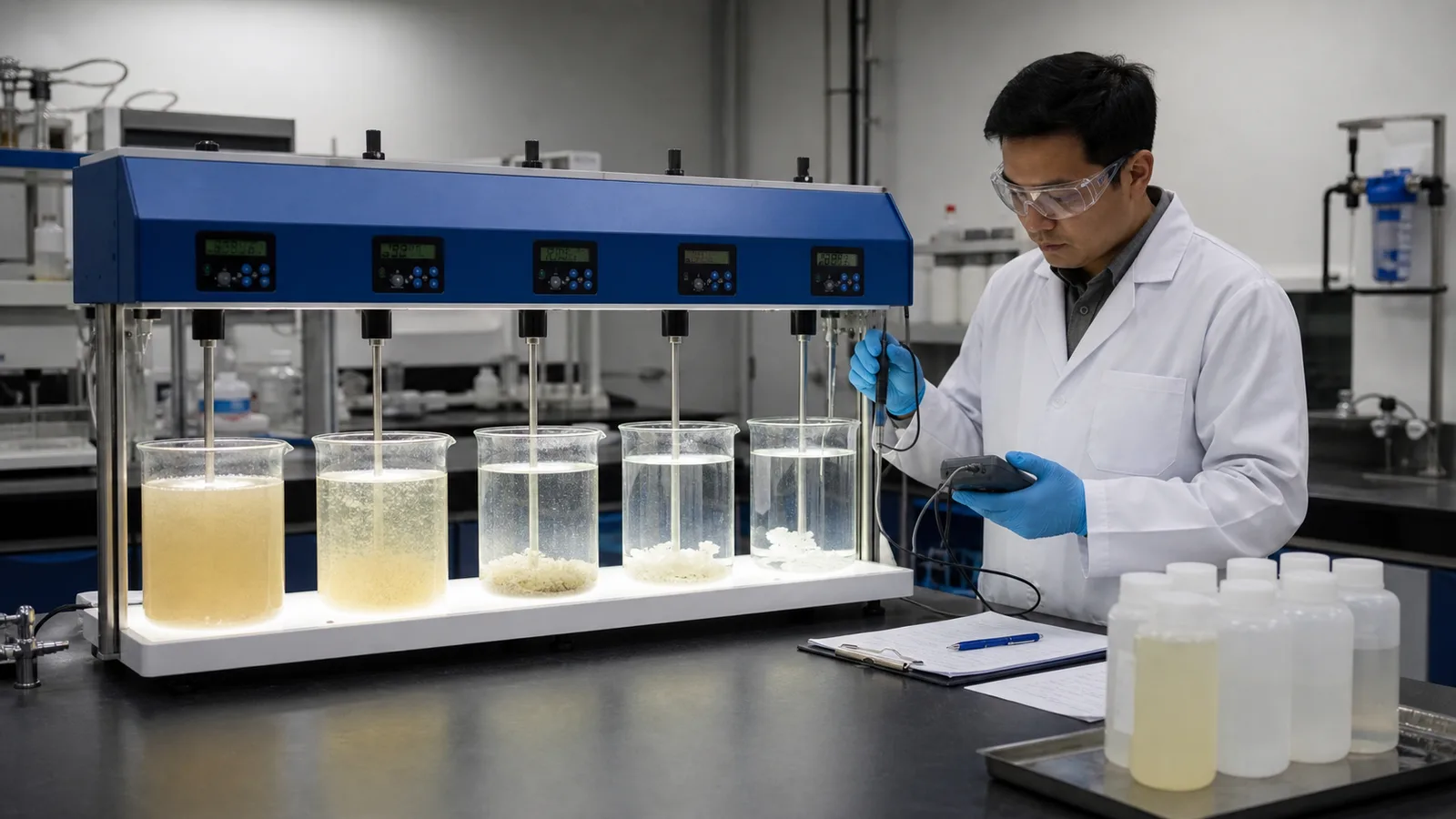

Les essais de jarres peuvent comparer la neutralisation, les précipitations, la coagulation et le dépôt. Les tests de filtration peuvent évaluer le comportement des solides. Les travaux de respirométrie ou de biodégradabilité peuvent évaluer l'inhibition. Les essais de membrane peuvent montrer des réactions de flux, de rejet, d'encrassement et de nettoyage. Les tests d'évaporation peuvent révéler des effets d'écaillage, de mousse, de point d'ébullition, de condensat et de problèmes de matériaux.
Utiliser des échantillons représentatifs provenant de sources définies. Un seul échantillon mélangé prélevé après une journée de production inhabituelle peut produire des conclusions trompeuses. Pour les opérations variables, vérifier séparément les conditions normales, les conditions de charge élevée et de nettoyage.
Essai d'usine, inspection de l'expédition et préparation de l'installation
Les essais en usine devraient vérifier ce qui peut être vérifié avant que les eaux usées ne soient disponibles : identité de l'équipement, dimensions, documentation des matériaux, rotation de la pompe, fonctionnement de la vanne, instruments, commandes, alarmes, circulation d'eau propre, le cas échéant, vérifications électriques et exhaustivité des documents.
L'essai en usine d'eau propre ne prouve pas la performance du traitement des eaux usées par piles. La performance du site dépend de l'eau, des produits chimiques, des conditions d'exploitation et, le cas échéant, de l'acclimatation biologique.

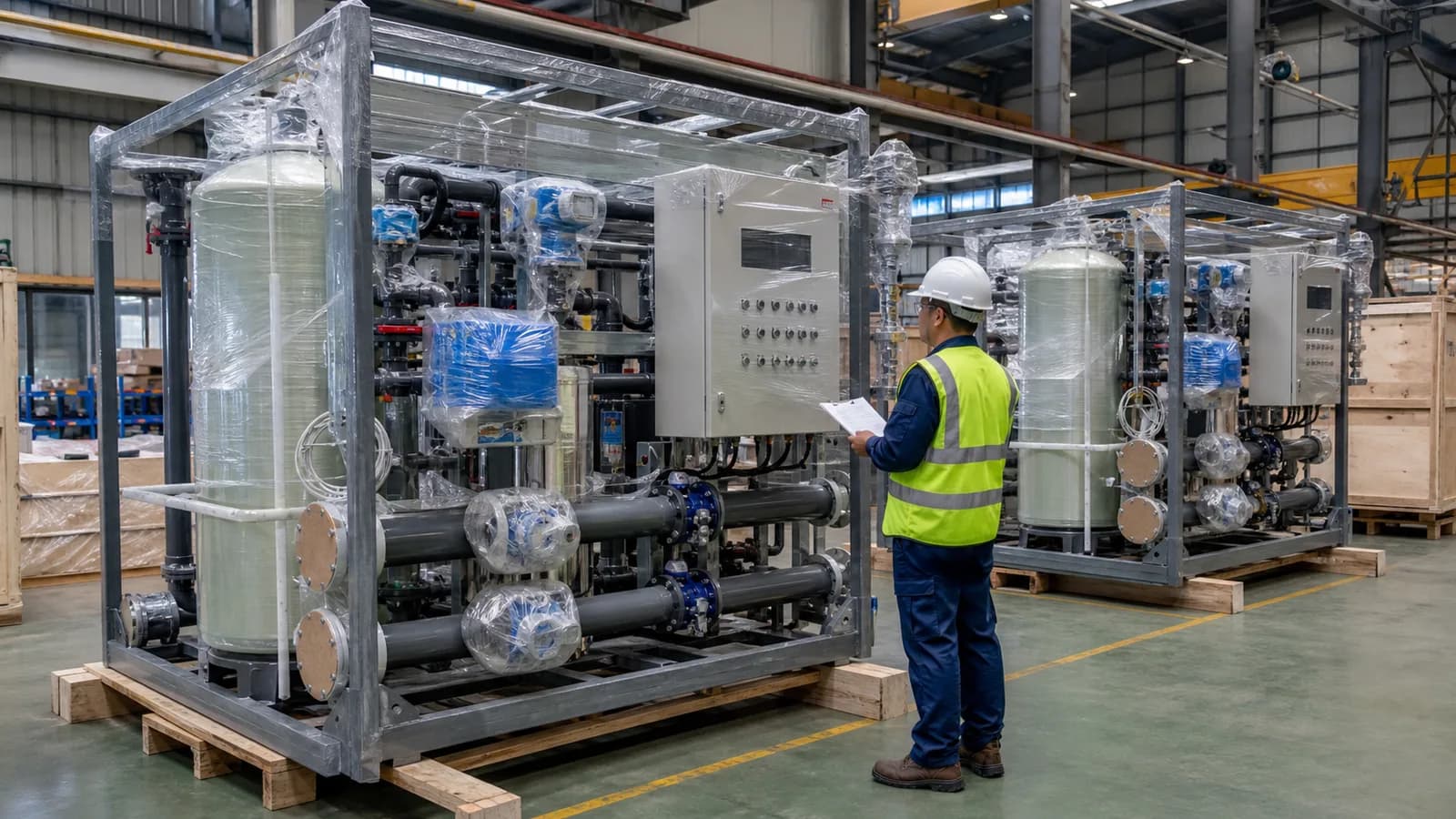

L'inspection de l'expédition doit vérifier la conservation, les ouvertures encastrées, les pièces en vrac, les exigences de stockage des membranes, la compatibilité chimique des conservateurs temporaires, les points de levage, les listes d'emballage et les emballages d'exportation.
Avant l'installation, confirmer les fondations, l'accès, le drainage, la ventilation, la qualité des services publics, l'alimentation électrique, le déchargement chimique, la sécurité de l'opérateur, l'élimination des boues et la route pour l'eau hors-spec. Un dérapage compact nécessite toujours une autorisation de service et des voies d'enlèvement.
Mise en service et planification de l'acceptation
La mise en service devrait être divisée en travaux d'achèvement mécanique, de mise en service par voie humide, de démarrage des procédés et d'essais de performance. Pendant l'achèvement mécanique, vérifier l'installation, la continuité électrique, la rotation, la lubrification, la propreté de la tuyauterie, l'étalonnage des instruments et les interlocks de sécurité. La mise en service humide confirme les débits, les niveaux, la réponse au dosage, les alarmes et les séquences de contrôle à l'aide d'eau propre ou d'un fluide sûr convenu.
Le démarrage du processus commence seulement lorsque des eaux usées représentatives, des produits chimiques, des contenants résiduels, des opérateurs formés et un soutien en laboratoire sont disponibles. Si le traitement biologique est inclus, permettre l'ensemencement et l'acclimatation de la biomasse. Le rendement en membrane ne doit pas être jugé avant que la chimie en amont et le contrôle des solides ne soient stables.
L'acceptation du rendement nécessite des conditions de limites écrites. Définir la plage de débit d'alimentation, l'enveloppe de concentration des effluents, la température, les heures de fonctionnement, la qualité chimique, les actions requises de l'opérateur et la méthode d'échantillonnage. Indiquer si la conformité est fondée sur un échantillon composite quotidien ou un autre protocole convenu. La période d'acceptation devrait distinguer le fonctionnement normal du nettoyage, de l'entretien, de la production hors spécification et des conditions d'urgence.
Inclure les résidus dans l'acceptation. Un système qui atteint la cible de l'eau tout en produisant des boues ou des concentrés inexploitables n'a pas résolu l'ensemble du projet. Consigner la quantité et l'état des boues, le comportement du filtre-presse, le volume de concentré membranaire, la consommation de produits chimiques et les eaux usées recyclées en interne.
Enfin, attribuer la responsabilité des aliments en dehors de l'enveloppe convenue. L'usine devrait avoir une capacité de dérivation ou de rétention pour les lots anormaux au lieu de forcer chaque événement par un procédé conçu pour une production normale.
Erreurs communes en matière d'approvisionnement
- Combiner toutes les eaux usées en une seule moyenne avant d'examiner les sources.
- Choisir un procédé à partir d'un résultat métallique élevé sans vérifier la spéciation ou les agents complexants.
- Traiter la DCO comme si elle était entièrement biodégradable.
- Ajouter des RO sans définir la gestion des concentrés.
- Appeler l'évaporation sans définir les résidus finaux.
- Comparer les fournisseurs sur le volume du réservoir et la puissance de la pompe seule.
- Utilisation des essais d'usines d'eau propre comme garantie de performance du processus.
- Omission de lots de nettoyage, production hors spécification et changements chimiques futurs.
- Ignorer la charge de travail, la capacité d ' analyse et la sécurité chimique.
- Quitter les interfaces du site jusqu ' à l ' arrivée du matériel.
FAQ
Quel est le meilleur procédé pour les eaux usées au lithium-ion?
Il n'y a pas de processus universel. La voie dépend du stade de production, de la chimie, de la ségrégation des cours d'eau, des métaux, du fluorure, des matières organiques, de la salinité, de la variabilité du débit et de la cible de rejet ou de réutilisation. Les précipitations chimiques et la séparation des matières solides peuvent porter sur les métaux; d'autres étapes ne sont ajoutées que pour les contaminants confirmés et les objectifs.
Peut-on recueillir toutes les eaux usées de la batterie dans un seul réservoir de péréquation?
Pas en toute sécurité ou économiquement par défaut. Avant le mélange, il faut examiner les cours d'eau concentrés, incompatibles, reliés au solvant, porteurs de fluorure, porteurs de métal et relativement propres. Le mélange contrôlé ne peut être approprié qu'après avoir compris les conséquences de la compatibilité et du traitement.
L'ajustement du pH élimine-t-il les métaux dissous?
Le contrôle du pH peut soutenir les précipitations, mais l'élimination dépend des espèces métalliques, de la chimie complexe, de la sélection des réactifs, des conditions de réaction et de la séparation des solides. Un test de pot est plus fiable qu'un point de consigne générique.
Un traitement biologique est-il nécessaire?
Ce n'est que lorsque les matières organiques aqueuses biodégradables et la cible finale le justifient. Les métaux, les solvants, la salinité ou d'autres inhibiteurs peuvent nécessiter un contrôle en amont. Les tests de traitabilité devraient confirmer le rôle biologique.
L'osmose inverse est-elle nécessaire pour la réutilisation?
Pas pour chaque point de réutilisation. RO est utile lorsque la réduction des solides dissous est nécessaire, mais il crée du concentré. Définir la spécification de réutilisation et la voie résiduelle avant de la sélectionner.
Qu'est-ce qui devrait être inclus dans un RFQ d'eaux usées de batterie?
Inclure la description du processus, l'inventaire des produits chimiques, la carte des sources, le calendrier de débit, les rapports de laboratoire, la cible de rejet ou de réutilisation, les services publics du site, l'espace disponible, les contraintes d'élimination résiduelle, l'emplacement du projet et les responsabilités de livraison.
Conclusion
Le traitement des eaux usées par piles est un problème de contrôle des sources et d'équilibre de masse avant qu'il ne s'agisse d'un problème de sélection d'équipement. Les projets les plus fiables maintiennent les cours d'eau difficiles visibles, testent la chimie qui contrôle les précipitations ou la biodégradation, définissent la destination de l'eau traitée et tiennent compte de toutes les boues et des flux concentrés.
Une proposition de fournisseur devrait expliquer l'objet de chaque étape, divulguer des hypothèses et des vérifications distinctes de l'équipement vérifiable en usine de la performance du processus de site. Cette approche donne aux acheteurs une base plus solide pour comparer la portée technique, le risque opérationnel et la responsabilité totale du projet.
