Introdução
Os compradores geralmente pedem “uma estação de tratamento de águas residuais semicondutoras” ou “um sistema de águas residuais de PCB” como se o nome da indústria fosse uma base de design completa. não é. Duas instalações eletrônicas podem ter águas residuais muito diferentes porque suas etapas de produção, produtos químicos, práticas de enxágue, mix de produtos, horas de operação e requisitos de descarga local diferem.
Uma instalação de fabricação de wafers pode gerar enxágues de ácido fluorídrico, águas residuais CMP, resíduos de ácido misto, fluxos de cobre e grandes volumes de água de enxágue diluída comparativamente. Uma planta de PCB pode gerar cobre, níquel, estanho ou outras águas residuais com metal, agentes complexos, resíduos ácidos e alcalinos, orgânicos relacionados a fotorresistentes, água de limpeza e despejos concentrados de banho. A montagem, o painel de exibição, as plantas solares e componentes eletrônicos criam ainda outras combinações.
A primeira decisão de aquisição não é, portanto, comprar precipitação, ultrafiltração, osmose reversa ou evaporador. A primeira decisão é quais fluxos devem permanecer separados, o que cada fluxo contém e qual meta de qualidade da água se aplica após o tratamento.
Este guia apoia os compradores que avaliam uma Solução de tratamento de água de semicondutores, eletrônicos e PCB ou Sistema de Tratamento de Águas Residuárias Industriais. Ele fornece uma estrutura para mapear águas residuais, selecionar estágios de processo, preparar um RFQ, revisar testes de fábrica e instalação de planejamento. Ele não prescreve um processo universal ou um valor de efluente garantido. Equipamento final, dosagem, materiais e condições de desempenho devem ser confirmados a partir dos dados do projeto e dos requisitos locais aplicáveis.
Por que a segregação de fluxo geralmente ocorre antes da seleção do equipamento
A Associação da Indústria de Semicondutores descreve fluxos de águas residuais de fabricação de grandes volumes que podem incluir ácidos e bases misturados, solventes solúveis em água, lavagens de água ultrapura, resíduos corrosivos, resíduos de revestimento de cobre e resíduos CMP. Ele também observa que esses fluxos requerem segregação e tratamento antes da alta. Essa observação em nível de indústria é importante para a aquisição: o sistema de coleta faz parte do sistema de tratamento.
A segregação pode fornecer quatro benefícios práticos.
1. Ele preserva a química necessária para a remoção
A precipitação de metal e a precipitação com flúor não operam necessariamente melhor no mesmo pH ou na mesma sequência de reagentes. Os agentes complexantes podem manter os metais dissolvidos mesmo quando um cálculo convencional de precipitação de hidróxido sugere que eles devem precipitar. Misturar cada fluxo pode transformar uma reação controlável em uma variável.
2. Evita o tratamento desnecessário de água limpa
Lavagens relativamente limpas, água de resfriamento, rejeição de RO ou outros fluxos de baixo risco podem ter potencial de reutilização, recuperação ou descarga separada. Uma vez misturado com fluoreto concentrado, metais ou orgânicos, todo o fluxo combinado pode exigir um tratamento mais intensivo.
3. Reduz as cargas de choque
Banhos concentrados, eventos de limpeza e descargas de manutenção podem ser pequenos em fluxo médio, mas grandes em massa poluente. Uma coleção dedicada ou estratégia de alimentação controlada pode proteger o trem de tratamento principal contra mudanças rápidas de pH, condutividade ou contaminantes.
4. Isso torna possível a solução de problemas
Quando o monitoramento de entrada e os registros de origem identificam qual área de produção mudou, as operadoras podem investigar uma perturbação do tratamento. Uma única linha de águas residuais mistas sem informações de origem torna muito mais difícil a análise da causa raiz.
Mapeie as principais famílias de águas residuais
Os grupos a seguir são um ponto de partida, não um substituto para uma pesquisa de instalações.
Águas residuais com flúor
Ácido fluorídrico e produtos químicos contendo flúor podem ser usados na gravação e limpeza. A água com flúor pode exigir precipitação, clarificação ou flutuação à base de cálcio, filtragem e - quando um alvo residual inferior é necessário - um estágio adicional de polimento. A rota real depende da concentração de flúor, pH, íons concorrentes, sólidos suspensos, alvo de descarga e comportamento do lodo.
águas residuais com metal
O cobre é proeminente em muitas operações eletrônicas e de PCB, mas o níquel, o zinco, o estanho, o chumbo, o cromo ou outros metais também podem ser relevantes dependendo do processo. O tratamento convencional pode usar o ajuste do pH, precipitação química, coagulação, floculação e separação de sólidos. Metais complexos, estados mistos de oxidação e baixos limites finais podem exigir diferentes reagentes, tratamento encenado ou polimento.
CMP águas residuais
Os fluxos CMP podem conter sílica fina, alumina ou outras partículas de polimento, juntamente com produtos químicos de processo e metais traços. As partículas finas podem assentar-se mal e podem sujar as membranas a jusante se a coagulação, a floculação e a separação sólido-líquido não forem projetadas em torno do comportamento real das partículas. Um teste de JAR ou teste piloto pode ser mais útil do que selecionar um coagulante de uma tabela de dosagem genérica.
Águas residuais ácidas e alcalinas
Às vezes, as correntes ácidas e alcalinas podem ser equalizadas para neutralização controlada, mas isso deve ser revisado para liberação de calor, formação de gás, precipitação, compatibilidade de materiais e interações contaminantes. Os depósitos concentrados não devem ser enviados automaticamente para um tanque projetado para enxágues diluídos.
águas residuais com rolamento orgânico
Fotorresistentes, reveladores, solventes, produtos de limpeza, surfactantes e agentes quelantes podem alterar o bacalhau, a toxicidade, a formação de espuma e o tratamento biológico. Alguns resíduos orgânicos concentrados podem exigir coleta separada ou gerenciamento externo. Fluxos biodegradáveis diluídos podem ser candidatos ao tratamento biológico após confirmar o risco de inibição e as condições dos nutrientes.
Água potencialmente reutilizável
O rejeito do sistema UPW, enxágue final ou outros fluxos de contaminantes inferiores podem ser candidatos a cascata, reutilização de utilidade ou tratamento por membranas. Seu valor de reutilização depende da estabilidade da fonte, risco de contaminação cruzada, condutividade, sílica, orgânicos, partículas, microrganismos e a qualidade exigida no destino.
Como os principais estágios do tratamento se encaixam
Equalização e alimentação controlada
A equalização destina-se a reduzir a variação hidráulica e química, mas o volume do tanque por si só não torna uniformes as águas residuais. Reveja a mistura, tempo de retenção, proteção de alto/baixo nível, ventilação, monitoramento de pH, resistência à corrosão, armazenamento de emergência e liberação controlada de lotes concentrados. Tanques de equalização separados podem ser necessários para famílias de córregos incompatíveis.
Precipitação de flúor e separação de sólidos
Os sais de cálcio são comumente usados para formar o fluoreto de cálcio, seguidos por coagulação, floculação e clarificação ou flutuação. O resultado prático depende do pH da reação, dose de cálcio, energia de mistura, tempo de reação, sólidos de sementes, outros íons e do passo de separação a jusante. A solubilidade publicada ou o resultado de um béquer de laboratório não devem ser tratados como uma concentração garantida de efluentes em grande escala.
Se o valor do flúor necessário estiver abaixo do que a precipitação primária pode atingir de forma confiável, as opções podem incluir um segundo estágio de precipitação, adsorção, troca iônica, separação por membrana ou outro processo de polimento específico do projeto. Cada um cria um custo operacional, custo operacional e requisitos de pré-tratamento diferentes.
precipitação metálica
A precipitação de hidróxido é amplamente utilizada, mas o melhor pH varia de acordo com a química do metal e das águas residuais. Aumentar o pH para remover um metal pode redissolver um metal anfotérico ou criar lodo excessivo. Sulfeto ou precipitantes especiais podem ser avaliados quanto a metais difíceis, mas eles introduzem considerações sobre segurança química, odor, residual e controle. A oxidação ou redução pode ser necessária antes da precipitação para formas metálicas específicas.
O comprador deve solicitar a base de reação, o tipo de lodo esperado, a lógica de controle químico e o limite de polimento - não apenas "remoção de metal pesado incluído".
Coagulação, clarificação, DAF e filtração
A coagulação desestabiliza o material fino ou coloidal; A floculação constrói flocos separáveis. Um clarificador usa assentamento, enquanto a flutuação de ar dissolvido usa bolhas finas para flutuar sólidos adequados. A escolha depende da densidade de partículas, comportamento do floco, pegada, carga hidráulica e características do lodo. Filtração multimídia, filtração de cartucho ou ultrafiltração podem ocorrer quando as membranas a jusante ou os alvos de reutilização exigem um melhor controle de sólidos.
Tratamento biológico
O tratamento biológico é relevante quando uma fração de material do bacalhau é biodegradável e não é inibitória na carga proposta. Não substitui metais ou tratamento com flúor. O pré-tratamento pode ser necessário para proteger a biomassa de choques de pH, metais, solventes, oxidantes, salinidade ou desinfetantes. A respirometria, o teste de biodegradabilidade ou um piloto podem reduzir a incerteza de um processo novo ou variável.
Tratamento e reutilização da membrana
A ultrafiltração pode melhorar a separação de sólidos; A osmose reversa pode reduzir os sais dissolvidos e muitos outros constituintes dissolvidos. RO não faz desaparecer contaminantes: cria um permeado e um concentrado. Recuperação, escala, incrustação, limpeza, manuseio de concentrado e a especificação do ponto de reutilização devem ser avaliadas em conjunto.
Para reutilização de alta qualidade, uma rota pode incluir pré-tratamento, tratamento biológico ou físico-químico, UF, RO e polimento. A sequência exata depende da origem e do ponto de uso. Água destinada a enxágue, maquiagem em torre de resfriamento, maquiagem de esfrega ou um trem de geração de alta pureza não compartilhará uma especificação.
Concentração ou estágios de descarga de líquido zero
A evaporação pode ser considerada para concentrado de membrana, águas residuais de alta salinidade ou descarga de líquido zero. Deve ser avaliado após o balanço de massa, pré-tratamento, tendência de escala, elevação do ponto de ebulição, corrosão, espuma, compostos voláteis, qualidade do condensado, fonte de energia e manejo final de sólidos. O ZLD é uma estratégia completa de gerenciamento residual, não apenas uma compra de evaporador.
Comparação de rotas de tratamento para compradores
| Problema de águas residuais | Função de processo comumente avaliada | Pergunta de design chave | limite residual ou operacional |
|---|---|---|---|
| Água com flúor | Precipitação de cálcio, separação sólido-líquido, polimento opcional | Que alcance de flúor, química concorrente e alvo final se aplicam? | Lodo de cálcio-fluoreto, uso de reagentes e meios de polimento ou concentrado |
| íons metálicos livres | Controle de pH, precipitação, coagulação e separação | Os metais são livres, complexos ou em múltiplos estados de oxidação? | Lodo com metal e manuseio de produtos químicos |
| Partículas CMP | Coagulação/floculação, esclarecimento/DAF, UF quando justificado | O que são o tamanho das partículas, o comportamento zeta, a sílica e o conteúdo do metal? | Lama química e retrolavagem de membrana se usado |
| Orgânicos biodegradáveis | Tratamento biológico protegido | O fluxo é biodegradável e não inibitório na carga de projeto? | Resíduos de biomassa, aeração e equilíbrio de nutrientes |
| Reutilize o candidato | Filtração, UF, RO e polimento específico do aplicativo | Que qualidade é necessária em qual ponto de reutilização? | RO concentrado, limpando resíduos e água fora do espectro |
| Concentrado de alta salinidade | Redução de volume ou tratamento térmico | Quais sais, espécies de escala, energia e rota de sólidos se aplicam? | Concentrado, cristais ou sólidos misturados e manejo de condensado |
São funções de processo em vez de pacotes padrão. Um fornecedor deve explicar por que cada estágio está presente e qual entrada controla seu design.
Quais dados devem ser coletados antes de um RFQ?
Informações de fluxo em nível de stream
Forneça fluxo médio, fluxo de pico, volume de lote, frequência de lote, horário de funcionamento e programação de produção para cada fluxo importante. Uma única média diária pode esconder uma descarga concentrada de 20 minutos.
Análise representativa
Dependendo do fluxo, os parâmetros úteis podem incluir pH, temperatura, condutividade ou TDS, TSS, turbidez, COD, TOC, fluoreto, sílica, dureza, alcalinidade, sulfato, cloreto, amônia, nitrogênio total, fósforo e relevantes metais. Identifique valores dissolvidos versus valores totais onde isso importa. Inclui ponto de amostragem, data, condição de produção e método de laboratório.
Inventário de produtos químicos e fonte do processo
Liste produtos químicos de processo que podem entrar em águas residuais, incluindo produtos de limpeza, decapantes, produtos químicos de chapeamento, agentes complexos, tensoativos, oxidantes e agentes redutores. As fichas de dados de segurança ajudam a identificar os ingredientes, mas não substituem a análise de águas residuais.
alvo de tratamento
Indique se o projeto é para descarga de esgoto, descarga em águas superficiais, reutilização interna, recuperação antes de um sistema de alta pureza, redução de volume ou ZLD. Forneça o limite aplicável ou a especificação de reutilização e o ponto de amostragem necessário. Os regulamentos diferem de acordo com o país e a permissão.
Site and utility conditions
Inclua a pegada e a altura disponíveis, instalação interna/exterior, temperatura ambiente, padrão elétrico, água, ar comprimido, vapor, se relevante, drenagem, ventilação, elevação, regras de armazenamento, interface de automação e disponibilidade do operador.
Desempenho do sistema existente
Para uma atualização, forneça um diagrama de fluxo de processo, volumes de tanques, dados de equipamentos, registros de dosagem, produção de lodo, histórico de limpeza de membranas, alarmes e tendências de afluentes/efluentes. As médias por si só podem esconder a causa das falhas.

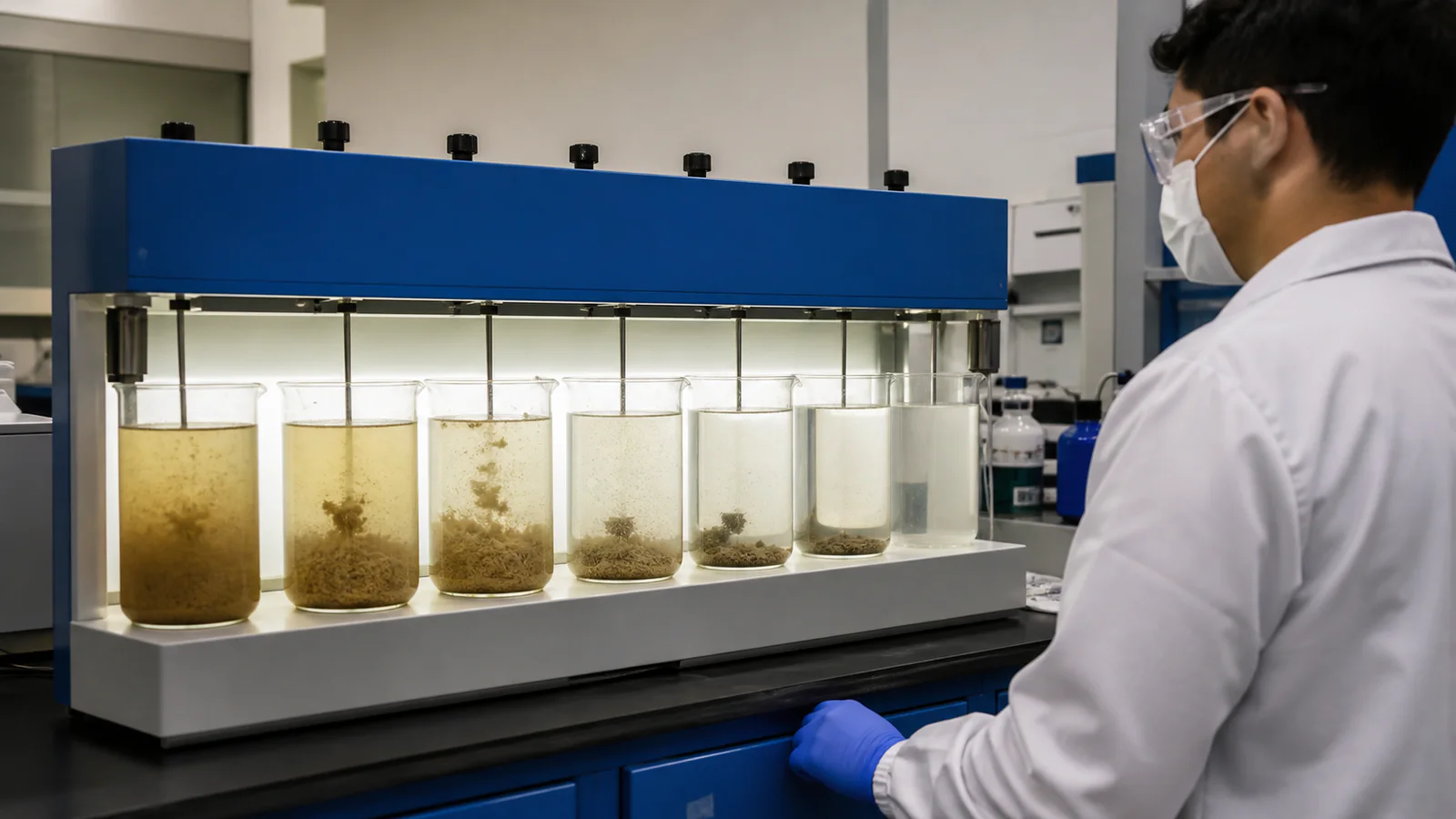

Teste de jarra, teste de piloto e confiança no design
Os testes JAR podem rastrear o pH da precipitação, a seqüência de reagentes, a seleção de coagulantes ou floculantes, o assentamento e o volume do lodo. Eles são úteis para estágios físico-químicos, mas não reproduzem todas as condições hidráulicas, de reciclagem ou de longo prazo.
Um piloto pode ser justificado quando as águas residuais variam significativamente, agentes complexos estão presentes, a inibição biológica é incerta, a incrustação da membrana é um risco importante, um baixo alvo de polimento é necessário ou o comportamento concentrado não é claro. O protocolo piloto deve definir a fonte de alimentação, duração, alcance operacional, métodos analíticos e critérios de sucesso antes do início do teste.
Nem um teste de frasco nem um piloto devem ser apresentados como garantia universal. Seu valor vem da redução das incertezas específicas do projeto.

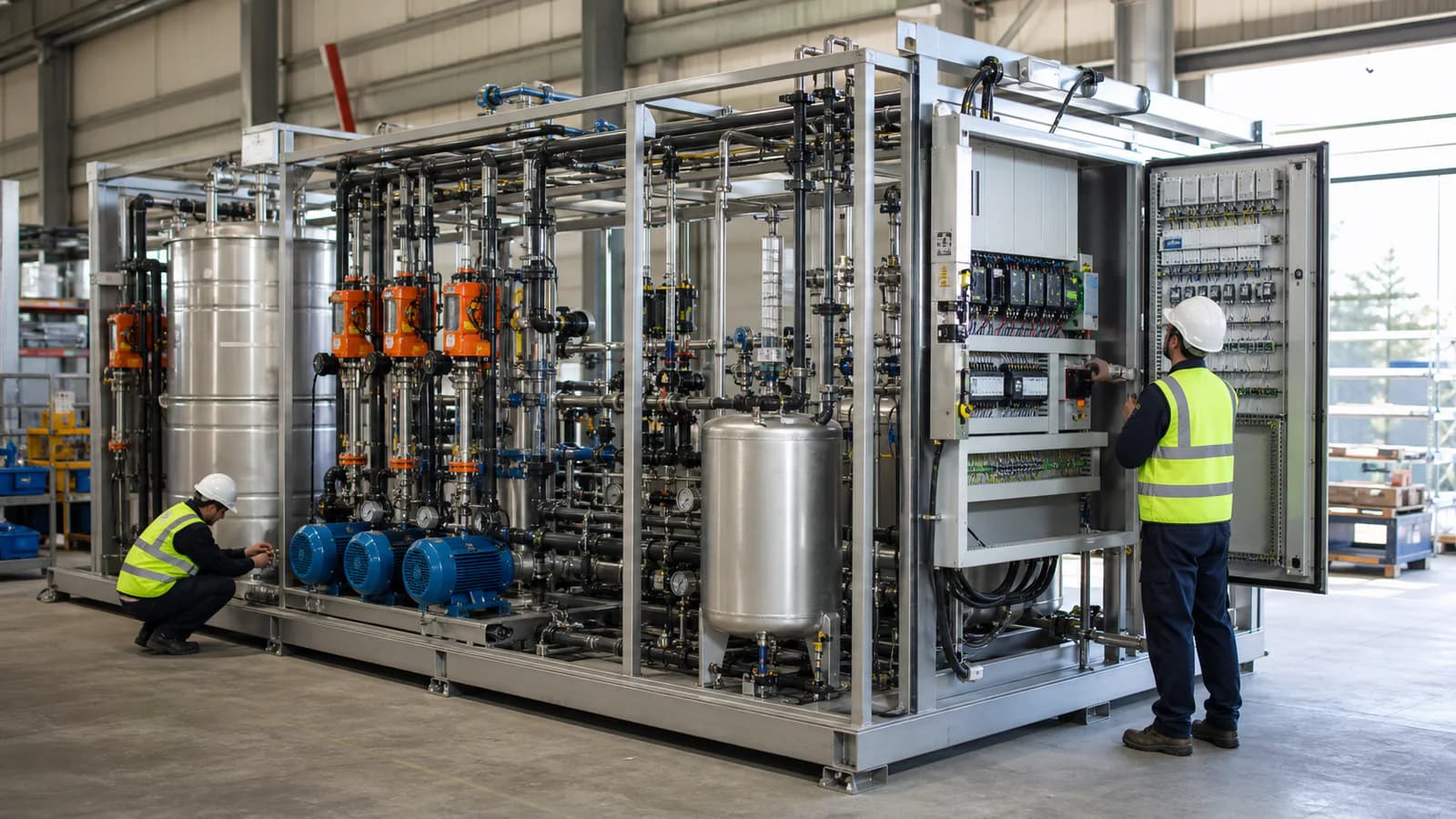

Teste de fábrica e inspeção de remessa
Os testes de fábrica devem confirmar o que é prático antes do envio:
- Etiquetas de equipamento e componentes principais em relação à lista aprovada;
- tanque, tubulação, válvula, bomba, instrumento e instalação do painel de controle;
- verificações apropriadas de vazamento ou pressão;
- Rotação da bomba e operação funcional de água limpa, quando aplicável;
- Alarmes, intertravamentos, permissivos e simulação de sequência;
- certificados de instrumentos e backup de software;
- Status da documentação, lista de punções e critérios de lançamento.
Se a água de teste de fábrica não representar águas residuais do local, a gordura não pode provar o desempenho final do flúor, do metal, do bacalhau, da recuperação ou do desempenho do lodo. Esses resultados pertencem a um teste de comissionamento ou teste de desempenho acordado em condições de alimentação definidas.

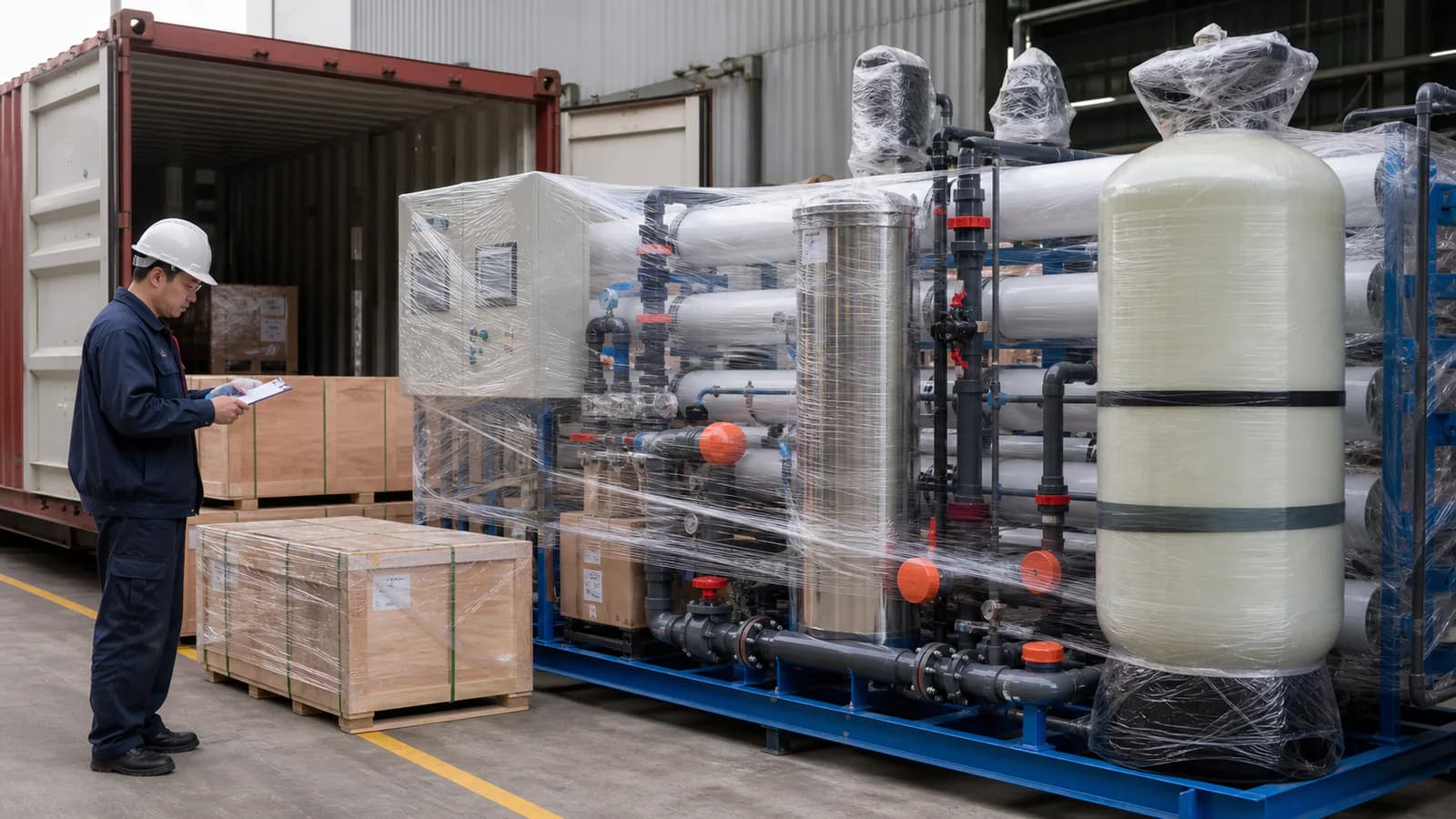

A inspeção de remessa deve revisar conexões limpas e tampadas, proteção contra corrosão, preservação, itens soltos, peças de reposição, requisitos de armazenamento de membranas, produtos químicos ou membranas, pontos de elevação, lista de embalagem, dimensões e registros fotográficos. Instrumentos frágeis e equipamentos com revestimento interno precisam de atenção específica da embalagem.
Preparação da instalação e comissionamento
Antes da entrega, confirme as fundações, botões, acessos, drenos, ventilação, área química, serviços públicos, interfaces de cabos, tubulações de interconexão, conexões de exaustão, rota de lodo e armazenamento de emergência. Confirme se o site pode receber o módulo maior e que as autorizações de manutenção permanecem após a instalação.
O comissionamento deve distinguir a conclusão mecânica, a descarga de água, a calibração do instrumento, o teste de sequência, a preparação química, a introdução de águas residuais, a optimização da dosagem, a desidratação do lodo, a inicialização da membrana, o treinamento do operador e o teste de desempenho. A operação antecipada deve incluir um plano para o gerenciamento de água fora da especificação enquanto o processo está sendo estabilizado.
Erros comuns de compras
- Misturar todas as águas residuais antes de completar uma pesquisa de fontes.
- Projetando a partir de uma amostra composta sem contexto de produção.
- Especificando apenas fluxo diário e omitindo cargas de pico ou lote.
- Assumindo que um ponto de ajuste de pH remove todos os metal e flúor.
- Ignorando agentes quelantes, solventes, tensoativos e oxidantes.
- Selecionando RO sem definir o gerenciamento de concentrado.
- Tratar um alvo de reutilização como “água limpa” em vez de uma lista de parâmetros em um ponto declarado.
- Omitindo a quantidade de lodo, desidratação e descarte do custo do ciclo de vida.
- Exigir uma garantia de efluentes sem definir limites de afluentes e métodos de teste.
- Tratando a gordura de água limpa como prova do desempenho do tratamento do local.
Perguntas frequentes
As águas residuais semicondutoras devem ser combinadas antes do tratamento?
não automaticamente. Flúor, metais, CMP, orgânicos, produtos químicos concentrados e enxágues relativamente limpos podem precisar de um tratamento e coleta diferentes. Combine fluxos somente após revisar a compatibilidade, a química do tratamento, a variabilidade e o valor de reutilização.
Como o flúor é removido das águas residuais semicondutoras?
A precipitação à base de cálcio seguida de separação sólido-líquido é comumente avaliada. O desempenho final depende da concentração de alimentação, íons concorrentes, pH, condições de reação e separação. Alvos mais baixos podem exigir tratamento ou polimento em fases.
O RO pode tratar diretamente águas residuais de PCB não tratadas?
Geralmente não como o primeiro passo quando a água contém metais, colóides, sólidos suspensos, oxidantes ou espécies de escala. Estes podem sujar ou danificar as membranas. O manejo pré-tratamento e concentrado deve ser definido a partir das águas residuais reais.
As águas residuais do CMP são iguais às águas residuais de flúor?
Não. O CMP é comumente caracterizado por partículas finas de polimento e pode conter metais ou produtos químicos de processo. Os efluentes de flúor são originários de produtos químicos com flúor. Eles podem interagir, mas devem ser caracterizados separadamente antes de qualquer decisão de misturá-los.
Quando é necessário um teste piloto?
Considere um piloto quando a composição varia, os metais complexos ou a inibição biológica são incertos, o risco de incrustação da membrana é alto, o alvo necessário é exigente ou a rota proposta depende de suposições que um teste de JAR não pode resolver.
O que um fornecedor deve garantir?
As garantias devem ser vinculadas a um envelope afluente acordado, fluxo, temperatura, condições de operação, utilidades, qualidade química, ponto de amostragem, método analítico e período de teste. Disponibilidade de equipamentos, consumíveis e responsabilidades do comprador também devem ser definidos quando relevantes.
Conclusão
O semicondutor mais importante e a decisão de águas residuais do PCB geralmente são tomadas antes da seleção do derrapagem de tratamento: definir e segregar os fluxos. Flúor, metais, sólidos CMP, orgânicos, despejos químicos concentrados e candidatos a reutilização criam riscos técnicos diferentes. Uma rota de som conecta cada risco a um estágio de tratamento e identifica o resíduo que o estágio cria.
Os compradores devem fornecer fluxos em nível de fluxo, análises representativas, fontes químicas, metas de descarga ou reutilização, condições do local e requisitos operacionais. Os fornecedores devem responder com um balanço de massa, justificativa do processo, suposições de design, plano de gerenciamento residual, testes de limite e responsabilidades claras. Essa abordagem produz uma proposta mais defensável do que a seleção de equipamentos apenas de um selo da indústria.
